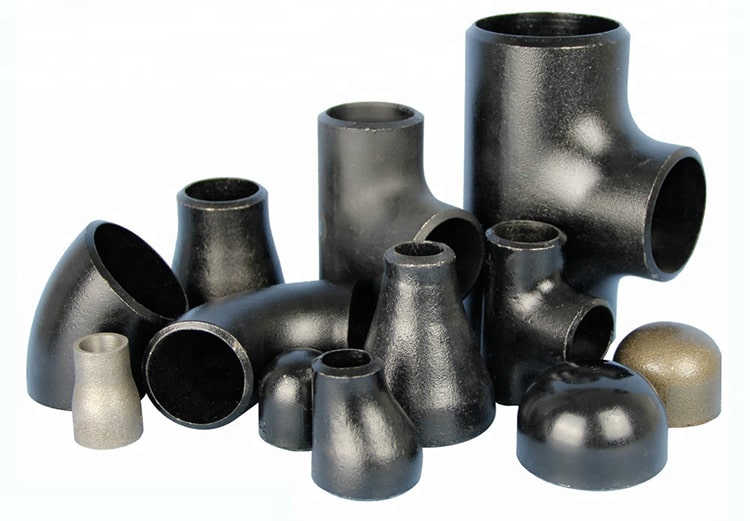

اتصالات جوشی فولادی
اتصالات جوشی فولادی یکی از رایجترین و مقاومترین روشهای اتصال در سازههای فلزی است. این روش با استفاده از فرایند جوشکاری انجام میشود و از ویژگیهای مهم آن میتوان به ایجاد پیوند محکم و دائمی بین قطعات فلزی اشاره کرد. در ادامه، توضیحات جامع و کاملی درباره اتصالات جوشی فولادی ارائه میدهیم با ما همراه باشید.
انواع جوش در اتصالات چگونه است؟
جوش لب به لب (Butt Weld)
– جوش مستقیم: دو قطعه فولادی به طور مستقیم به یکدیگر متصل میشوند.
– جوش با شیار V شکل: شیار V شکل در لبهای دو قطعه ایجاد میشود تا فضای لازم برای نفوذ جوش فراهم شود.
– جوش با شیار U شکل: مشابه شیار V، اما با شکل U که میتواند نفوذ جوش را بهبود بخشد.
جوش گوشه (Fillet Weld)
– این نوع جوش در اتصالهای زاویهای مورد استفاده قرار میگیرد و معمولاً برای اتصال دو قطعه که در زاویه 90 درجه قرار دارند به کار میرود.
جوش لب به رو (Lap Weld)
– در این نوع جوش، یکی از قطعات روی دیگری قرار میگیرد و به وسیله جوشکاری به هم متصل میشوند.
جوش پوششی (Overlay Weld)
– این جوش برای تقویت یا تعمیر سطوح فولادی استفاده میشود و یک لایه جوش بر روی سطح موجود اعمال میشود.
انواع روش های جوشکاری در اتصالات پایپینگی چیست؟
جوشکاری قوس الکتریکی (Arc Welding)
– جوشکاری قوس دستی (SMAW) رایجترین روش که با استفاده از الکترود پوششدار انجام میشود.
– جوشکاری قوس زیر پودری (SAW) در این روش، قوس الکتریکی زیر پودری مخصوص انجام میشود که از آن در برابر اتمسفر محافظت میکند.
– جوشکاری قوس گازی فلزی (GMAW/MIG) با استفاده از گاز محافظ (مانند آرگون) انجام میشود و برای جوشکاری فولادهای نازک و ضخیم مناسب است.
– جوشکاری قوس گازی تنگستن (GTAW/TIG) با استفاده از الکترود تنگستن و گاز محافظ (معمولاً آرگون) که برای جوشکاری دقیق و تمیز استفاده میشود.
جوشکاری مقاومتی (Resistance Welding)
– جوشکاری نقطهای (Spot Welding) دو قطعه فولادی در نقاط مختلف با فشار و جریان الکتریکی بالا به هم متصل میشوند.
– جوشکاری درز (Seam Welding) مشابه جوشکاری نقطهای، اما در طول درز قطعات انجام میشود.
مزایا و معایب اتصالات جوشی فولادی
هر قطعه و اتصالاتی که در پروزه های مختلف استفاده می شود دارای مزایا و معایبی می باشد که این مزایا و معایب می تواند نقطه نظر انتخاب و یا عدم انتخاب آن قطعه در پروژه باشد. در ادامه در خصوص مزایا و معایب اتصالات جوشی فولادی صحبت خواهیم کرد.
مزایا:
– استحکام بالا: اتصالات جوشی به دلیل پیوند مستقیم بین قطعات، از استحکام و مقاومت بالایی برخوردارند.
– کاهش وزن سازه: با حذف اتصالات مکانیکی نظیر پیچ و مهره، وزن کلی سازه کاهش مییابد.
– انعطافپذیری در طراحی: امکان جوشکاری در زوایا و اشکال مختلف، انعطافپذیری بیشتری در طراحی سازههای فلزی فراهم میکند.
معایب:
– نیاز به تخصص و مهارت بالا: انجام جوشکاری به دقت و مهارت زیادی نیاز دارد و باید توسط افراد ماهر انجام شود.
– احتمال بروز ترک و نقص در جوش: در صورت عدم دقت در جوشکاری، ممکن است ترکها و نقایصی در محل جوش به وجود آید که استحکام اتصال را کاهش میدهد.
– نیاز به تجهیزات خاص: انجام جوشکاری نیازمند تجهیزات خاص و حرفهای است که ممکن است هزینهبر باشد.
کنترل کیفیت در جوشکاری
برای اطمینان از کیفیت اتصالات جوشی، مراحل زیر باید در هنگام جوشکاری رعایت شود
– بازرسی چشمی: بررسی ظاهری جوش برای شناسایی عیوب سطحی.
– تستهای غیر مخرب (NDT) شامل تستهای التراسونیک، رادیوگرافی، تست مایعات نافذ و تست ذرات مغناطیسی برای شناسایی عیوب داخلی.
– تستهای مخرب: شامل تست کشش، تست خم و تست ضربه برای ارزیابی خواص مکانیکی جوش.
در کل، اتصالات جوشی فولادی نقش بسیار مهمی در صنایع مختلف از جمله ساختمانسازی، پلسازی، ساخت ماشینآلات و صنایع نفت و گاز دارند و انتخاب روش مناسب جوشکاری و اجرای صحیح آن میتواند به افزایش استحکام و دوام سازهها کمک کند.
تکنیکهای پیشرفته جوشکاری فولادی
- جوشکاری لیزری (Laser Welding)
– این روش از لیزر با قدرت بالا برای ذوب کردن و اتصال قطعات فلزی استفاده میکند. مزایای آن شامل سرعت بالا، دقت زیاد و حداقل تغییرات حرارتی در اطراف محل جوش است.
- جوشکاری با پرتو الکترونی (Electron Beam Welding)
– در این روش از یک پرتو الکترونی متمرکز برای ذوب کردن مواد استفاده میشود. این روش برای جوشکاری قطعات با ضخامت بالا و کاربردهای دقیق در صنایع هوافضا و دفاعی استفاده میشود.
- جوشکاری انفجاری (Explosive Welding)
– این روش شامل استفاده از مواد انفجاری برای اتصال قطعات فلزی است. از آن بیشتر برای جوش دادن فلزات غیر همجنس مانند فولاد و آلومینیوم استفاده میشود.
مواد مورد استفاده در جوشکاری فولادی
- الکترودها
– پوششدار (SMAW) شامل یک هسته فلزی و یک پوشش بیرونی که حین جوشکاری ذوب میشود و گاز محافظ تولید میکند.
– تنگستن (TIG) الکترودهای غیرمصرفی که فقط برای ایجاد قوس الکتریکی استفاده میشوند و در جوشکاری TIG کاربرد دارند.
– جامد و توپودری (MIG/MAG) شامل سیمهای جامد یا توپودری که به صورت پیوسته در فرایند جوشکاری استفاده میشوند.
- مواد پرکننده
– مواد پرکننده (فیلر) شامل فلزاتی هستند که به حوضچه جوش اضافه میشوند تا اتصال بهتری بین قطعات ایجاد شود. نوع مواد پرکننده بر اساس نوع فلز پایه و شرایط جوشکاری انتخاب میشود.
پارامترهای مهم در جوشکاری فولادی
- جریان الکتریکی (Amperage)
– میزان جریان الکتریکی مورد استفاده در جوشکاری تأثیر زیادی بر کیفیت جوش و میزان نفوذ دارد. جریان بالاتر معمولاً به نفوذ بیشتر و جوش قویتر منجر میشود.
- ولتاژ (Voltage)
– ولتاژ تأثیر مستقیمی بر قوس الکتریکی دارد. ولتاژ بالاتر معمولاً به قوس پایدارتری منجر میشود، اما ممکن است به افزایش عرض جوش و کاهش عمق نفوذ منجر شود.
- سرعت جوشکاری (Welding Speed)
– سرعت حرکت الکترود یا مشعل جوشکاری روی قطعه کار. سرعت پایینتر معمولاً به نفوذ بیشتر و قوس پایدارتری منجر میشود.
- نوع گاز محافظ
– در روشهای جوشکاری با گاز محافظ (MIG/TIG)، انتخاب گاز محافظ (مانند آرگون، هلیوم یا مخلوط گازها) تأثیر زیادی بر کیفیت جوش و ویژگیهای مکانیکی آن دارد.
آمادهسازی و پیشگرم کردن قطعات
- تمیزکاری سطوح
– قبل از جوشکاری، سطوح قطعات باید از هرگونه زنگ زدگی، رنگ، روغن و آلودگیهای دیگر پاک شود تا جوش با کیفیت بهتری حاصل شود.
- پیشگرم کردن
– در برخی موارد، قطعات باید قبل از جوشکاری پیشگرم شوند تا از بروز ترکهای حرارتی جلوگیری شود. این امر مخصوصاً در جوشکاری فولادهای ضخیم یا فولادهای با آلیاژ بالا اهمیت دارد.
فرآیندهای پس از جوشکاری
- تنشزدایی حرارتی (Stress Relief)
– پس از جوشکاری، قطعات ممکن است تنشهای داخلی داشته باشند. با انجام عملیات حرارتی تنشزدایی، میتوان این تنشها را کاهش داد و از بروز ترکهای احتمالی جلوگیری کرد.
- سایش و پرداخت
– سطوح جوشکاری شده ممکن است نیاز به سایش و پرداخت داشته باشند تا به سطح نهایی مطلوب برسند. این فرآیند شامل برداشتن اضافات جوش و ایجاد سطح صاف و یکنواخت است.
- پوششدهی و حفاظت سطحی
– پس از جوشکاری، قطعات ممکن است نیاز به پوششدهی داشته باشند تا از زنگزدگی و خوردگی جلوگیری شود. این پوششها میتوانند شامل رنگ، گالوانیزه کردن یا دیگر روشهای محافظتی باشند.
کاربردهای صنعتی اتصالات جوشی فولادی
- ساخت و ساز
– در سازههای فلزی مانند پلها، ساختمانها، سولهها و برجها از جوشکاری برای اتصال قطعات فولادی استفاده میشود.
- خودرو
– جوشکاری در تولید بدنه و شاسی خودروها نقش مهمی ایفا میکند. استفاده از روشهای جوشکاری مقاومتی و لیزری در این صنعت رایج است.
- نفت و گاز
– در خطوط لوله و تجهیزات پالایشگاهی، اتصالات جوشی برای ایجاد اتصالات محکم و مقاوم در برابر فشار و حرارت به کار میروند.
- دریایی
– در ساخت کشتیها و سازههای فراساحلی، اتصالات جوشی به دلیل مقاومت بالا در برابر شرایط سخت محیطی اهمیت ویژهای دارند.
- هوافضا
– جوشکاری دقیق و با کیفیت بالا برای ساخت قطعات پیچیده و حساس در صنایع هوافضا از اهمیت زیادی برخوردار است.
اتصالات جوشی فولادی به دلیل استحکام و دوام بالا، بخش جداییناپذیر از بسیاری از صنایع مدرن هستند. انتخاب روش مناسب جوشکاری، آمادهسازی صحیح قطعات و رعایت استانداردهای کیفی میتواند به بهبود عملکرد و عمر مفید سازهها و تجهیزات کمک کند.
