تفاوتهای بین بال ولو (Ball Valve) و گیت ولو (Gate Valve) فراتر از عملکرد و طراحی آنها به متریالهای ساخت و کاربردهای خاص نیز مرتبط میشود. در ادامه به جزئیات بیشتری در مورد تفاوتها و تأثیر متریالهای ساخت آنها پرداخته میشود:
همچنین بخوانید:انواع ولو و انتخاب آنها در سیستم پایپینگ
۱. ساختار و اجزای داخلی:
- بال ولو ( شیر توپی ):
- از توپ گرد (Ball) با یک سوراخ مرکزی ساخته میشود. این توپ معمولاً از استنلس استیل، پلاستیک یا آلیاژهای خاص تولید میشود.
- طراحی داخلی به گونهای است که امکان حرکت ۹۰ درجهای برای قطع و وصل جریان وجود دارد.
- گیت ولو (شیر دروازه ایی ):
- شامل یک صفحه یا درب (Gate) است که به صورت عمودی به سمت بالا و پایین حرکت میکند و معمولاً از فلزات مقاوم مانند چدن، استنلس استیل یا برنج ساخته میشود.
- حرکت درب به صورت مستقیم است و تا زمانی که درب به طور کامل بسته نشده باشد، نشتی ممکن است وجود داشته باشد.
همچنین بخوانید:شیر گلوب Globe Valve : کنترل موثر جریان و مقاومت بالا در سیستمهای صنعتی
۲. کاربردهای خاص:
- بال ولو ( شیر توپی ):
- معمولاً برای کاربردهای صنعتی و تجاری که نیاز به کنترل سریع جریان یا قطع و وصل فوری دارند، استفاده میشود.
- مناسب برای مایعات و گازها با ذرات معلق کم است، زیرا میتواند در برابر مایعات غلیظ یا با ذرات سنگین آسیبپذیر باشد.
- گیت ولو (شیر دروازه ایی ):
- بیشتر در سیستمهایی که به جریان آزاد و کممقاومت نیاز دارند، مانند خطوط لوله و سیستمهای آبیاری، کاربرد دارد.
- میتواند برای مایعات غلیظتر و همچنین سیالات با ذرات معلق بهتر عمل کند.

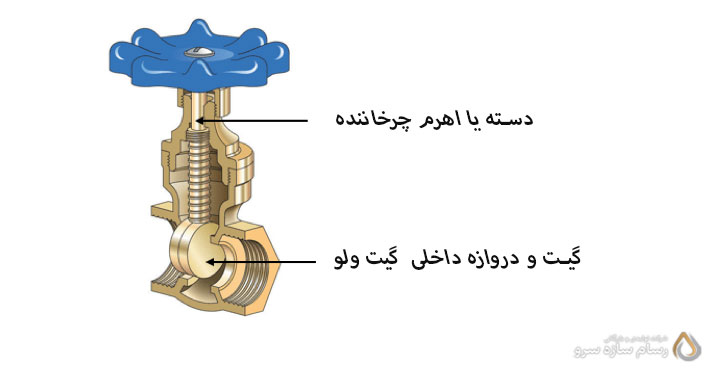

گیت ولو با باز و بسته شدن دروازه جریان را کنترل میکند.
همچنین بخوانید:بررسی کامل کاربردهای شیر پنوماتیک
۳. تأثیر متریالهای ساخت:
- بال ولو ( شیر توپی ):
- بسته به نوع مایع یا گازی که عبور میکند، مواد مختلفی مانند استنلس استیل، PVC یا تیتانیوم میتوانند استفاده شوند. انتخاب ماده مناسب برای بال بسیار مهم است زیرا میتواند به مقاومت در برابر خوردگی و ساییدگی کمک کند.
- طراحی مهر و موم (Seal) نیز در بال ولو نقش کلیدی دارد. مواد سیلیکون یا تفلون در اینجا استفاده میشود که توسط نشت و خوردگی مقاوم هستند.
- گیت ولو (شیر دروازه ایی ):
- انتخاب آلیاژهای مناسب مانند چدن، استنلس استیل و برنج میتواند بر مقاومت در برابر دما و فشار تأثیر بگذارد.
- درب گیت ممکن است از مواد مختلفی ساخته شود تا به عملکرد بهتر در محیطهای خاص کمک کند.
۴. مقاومت و دوام:
- بال ولو: به دلیل طراحی پیچیدهاش و تحمل فشار و دماهای بالا، ممکن است در برخی شرایط ساییدگی بیشتری داشته باشد. با این حال، اگر از متریالهای مناسب استفاده شود، میتواند بسیار بادوام باشد.
- گیت ولو: به دلیل ساختار سادهترش، مقاومت خوبی در برابر آسیبپذیریهای مکانیکی دارد و معمولاً برای کاربردهای طولانیمدت و پایدار مناسبتر است، به ویژه در شرایطی که تغییرات شدید در فشار و دما وجود دارد.
تفاوتهای بین بال ولو (Ball Valve) با چرخش توپ داخلی و موازی شدن دریچه با مسیر لوله ، جریان را کنترل میکند.
مقایسه مزایا و معایب و تفاوتهای بین بال ولو (Ball Valve) و گیت ولو (Gate Valve)
مقایسه مزایا و معایب و تفاوتهای بین بال ولو (Ball Valve) و گیت ولو (Gate Valve)به کمک جدول زیر واضحتر میشود. این جدول به شما کمک میکند تا تفاوتها و ویژگیهای هر کدام را بهتر درک کنید:
جدول
| ویژگی | بال ولو (Ball Valve) | گیت ولو (Gate Valve) |
مزایا |
||
| ۱. سرعت عمل | به سرعت بین حالتهای باز و بسته تغییر وضعیت میدهد. | تغییر وضعیت آن زمانبر است و نیاز به چرخش کامل دارد. |
| ۲. نشتی کمتر | به دلیل طراحی محکم، نشتی کمی دارد. | ممکن است در زمانهای طولانی نشتی بیشتری داشته باشد. |
| ۳. مقاومت در برابر فشار | قادر به تحمل فشارهای بالا است. | مناسب برای فشارهای متوسط و پایین است. |
| ۴. هزینه نگهداری | معمولاً نگهداری و تعمیر آن آسان است. | آمادهسازی و تعمیر مشکلتر است. |
| ۵. کاربرد در جریانهای معکوس | میتواند در جریانهای معکوس به خوبی عمل کند. | مناسب برای جریانهای یک طرفه است. |
معایب |
||
| ۱. هزینه | معمولاً قیمت بالاتری دارد نسبت به گیت ولو. | هزینه اولیه معمولاً کمتر است. |
| ۲. طراحی پیچیده | طراحی داخلی آن پیچیدهتر است. | طراحی سادهتری دارد و کمتر دچار مشکلات میشود. |
| ۳. کاربرد خاص | ممکن است برای بعضی کاربردهای خاص مناسب نباشد. | برای کاربردهایی که نیاز به کنترل جدی جریان دارند، بهتر است. |
| ۴. حساسیت به مایعات غلیظ | در برابر مایعات غلیظ و ذرات معلق حساس است. | دارای عملکرد بهتری در این موارد است. |
جمعبندی:
در این مقاله به بررسی تفاوتهای بین بال ولو (Ball Valve) و گیت ولو (Gate Valve) از جمله ساختار، عملکرد، قیمت و سایر ویژگیها پرداختیم. هر یک از این شیرها کاربردهای خاص خود را دارند و انتخاب مناسب بین آنها میتواند به بهبود عملکرد سیستمهای صنعتی شما کمک کند. بال ولوها، با قابلیت قطع و وصل سریع و کارایی در فشارهای بالا، گزینهای مطلوب برای بسیاری از کاربردها هستند، در حالی که گیت ولوها به دلیل طراحی ساده و طول عمر بیشتر، میتوانند در شرایطی که کنترل دقیق جریان مورد نیاز است، عملکرد بهتری ارائه دهند.
